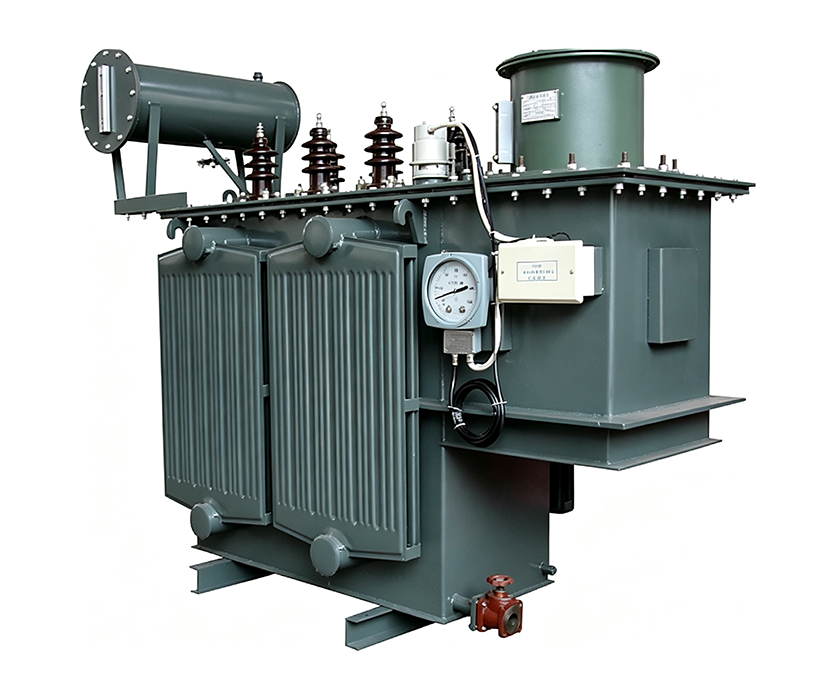

本产品负荷国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。有载调压范围：10±4×2.5%kV、35±3×2.5%kV，无励磁调压范围：10±2×2.5%kV、35±2×2.5%kV，可在一次侧借助于有载、无励磁调压开关在调压范围内手动、电动或自动调整电压，以保证输出电压的稳定性。器身采用上、中、下三处定位及特殊的防松防震措施，使其在安装前免去吊芯检查，而且有防震功能。油箱采用优质钢板，机械强度高、胶条、胶垫采用最新的丙烯酸酯优质产品，长期运行不老化，有效地防止变压器油的渗漏。
不含油，具备较强的防火性能，杜绝了油泄漏的风险；能够承受短路电流和过电压，适应恶劣环境。
采用环保材料，低噪音，无污染，符合绿色可持续发展理念，助力绿色电网建设。
高效散热系统，确保设备在长时间运行下保持低温，有效延长设备使用寿命。
人性化设计，操作简单，日常巡检与维护方便快捷，显著降低运营成本。
坚固的外壳设计，抗冲击，耐腐蚀，能够适应各种复杂恶劣的工作环境。
模块化结构设计，支持快速拆装，配合智能监控系统，让运维工作更加省心省力。
35KV 油浸式三相双绕组无励磁调压电力变压器
| 额定容量 (kVA) | 额定电压及分接范围 | 联结组别 | 空载电流 (%) | 阻抗电压 (%) | 空载损耗 (kW) | 负载损耗 (kW) | ||
| 高压 HV | 分接范围(%) | 低压 LV | ||||||
| 3150 | 35~38.5 | ±2×2.5 ±5 | 3.15 | Yd11 | 0.36 | 7.0 | 1.7 | 20.7 |
| 4000 | 6.3 | 0.36 | 2 | 24.6 | ||||
| 5000 | 10.5 | 0.36 | 2.4 | 28.2 | ||||
| 6300 | 3.15 | 0.36 | 2.9 | 31.5 | ||||
| 8000 | ±2×2.5 | 3.3 | YNd11 | 0.28 | 8.0 | 4 | 34.6 | |
| 10000 | 6.3 | 0.28 | 4.8 | 40.8 | ||||
| 12500 | 6.6 | 0.24 | 5.5 | 48.4 | ||||
| 16000 | 10.5 | 0.24 | 6.7 | 59.2 | ||||
| 20000 | 10.5 | 0.24 | 7.9 | 71.6 | ||||
| 25000 | 10.5 | 0.2 | 10.0 | 9.4 | 84.6 | |||
| 31500 | 10.5 | 0.2 | 11.1 | 100.8 | ||||
35KV 油浸式三相双绕组有载调压电力变压器
| 额定容量 (kVA) | 额定电压及分接范围 | 联结组别 | 空载电流 (%) | 阻抗电压 (%) | 空载损耗 (kW) | 负载损耗 (kW) | ||
| 高压 HV | 分接范围(%) | 低压 LV | ||||||
| 3150 | 35~38.5 | ±2×2.5 ±5 | 3.15 | Yd11 | 0.36 | 7.0 | 1.7 | 20.7 |
| 4000 | 6.3 | 0.36 | 2 | 24.6 | ||||
| 5000 | 10.5 | 0.36 | 2.4 | 28.2 | ||||
| 6300 | 3.15 | 0.36 | 2.9 | 31.5 | ||||
| 8000 | ±2×2.5 | 3.3 | YNd11 | 0.28 | 8.0 | 4 | 34.6 | |
| 10000 | 6.3 | 0.28 | 4.8 | 40.8 | ||||
| 12500 | 6.6 | 0.24 | 5.5 | 48.4 | ||||
| 16000 | 10.5 | 0.24 | 6.7 | 59.2 | ||||
| 20000 | 10.5 | 0.24 | 7.9 | 71.6 | ||||
| 25000 | 10.5 | 0.2 | 10.0 | 9.4 | 84.6 | |||
| 31500 | 10.5 | 0.2 | 11.1 | 100.8 | ||||
10KV 油浸式三相双绕组无励磁调压配电变压器能效等级
| 额定容量 (kVA) | 额定电压及分接范围 | 联结组别 | 空载电流 (%) | 阻抗电压 (%) | 空载损耗 (kW) | 负载损耗 (kW) | |||
|---|---|---|---|---|---|---|---|---|---|
| 高压 HV | 分接范围 (%) | 低压 LV | Dyn11/Yzn11 | Yyn0 | |||||
| 30 | 6,6.3,10,10.5 | ±2×2.5±5 | 0.4 | Dyn11Yzn11Yyn0 | 1.20 | 4.0 | 65 | 455 | 430 |
| 50 | 1.04 | 80 | 655 | 625 | |||||
| 63 | 0.96 | 90 | 785 | 745 | |||||
| 80 | 0.96 | 105 | 945 | 900 | |||||
| 100 | 0.88 | 120 | 1140 | 1080 | |||||
| 125 | 0.88 | 135 | 1360 | 1295 | |||||
| 160 | 0.80 | 160 | 1665 | 1585 | |||||
| 200 | 0.80 | 190 | 1970 | 1870 | |||||
| 250 | 0.72 | 230 | 2300 | 2195 | |||||
| 315 | 0.72 | 270 | 2760 | 2630 | |||||
| 400 | 0.64 | 330 | 3250 | 3095 | |||||
| 500 | 0.64 | 385 | 3900 | 3710 | |||||
| 630 | 0.48 | 4.5 | 460 | 4460 | |||||
| 800 | 0.48 | 560 | 5400 | ||||||
| 1000 | 0.48 | 665 | 7415 | ||||||
| 1250 | 0.40 | 780 | 8640 | ||||||
| 1600 | 0.40 | 940 | 10440 | ||||||
| 2000 | 0.32 | 5.0 | 1085 | 13180 | |||||
| 2500 | 0.32 | 1280 | 15270 | ||||||
10KV 油浸式三相双绕组有载调压配电变压器
| 额定容量 (kVA) | 额定电压及分接范围 | 联结组别 | 空载电流 (%) | 阻抗电压 (%) | 空载损耗 (kW) | 负载损耗 (kW) | ||
| 高压 HV | 分接范围(%) | 低压 LV | ||||||
| 200 | 6 6.3 10 10.5 | ±4×2.5 | 0.4 | Dyn11 Yyn0 | 0.8 | 4 | 0.31 | 2.9 |
| 250 | 0.72 | 0.35 | 3.42 | |||||
| 315 | 0.72 | 0.43 | 4.1 | |||||
| 400 | 0.64 | 0.51 | 4.95 | |||||
| 500 | 0.64 | 0.61 | 5.89 | |||||
| 630 | 0.48 | 4.5 | 0.77 | 7.26 | ||||
| 800 | 0.48 | 0.9 | 8.89 | |||||
| 1000 | 0.48 | 1.09 | 10.4 | |||||
| 1250 | 0.4 | 1.25 | 12.3 | |||||
| 1600 | 0.4 | 5 | 1.54 | 14.7 | ||||
| 2000 | 0.32 | 1.82 | 18.6 | |||||
| 2500 | 0.32 | 2.14 | 21.6 | |||||
