专用整流前端设计。
有效抑制谐波,输出平稳直流。

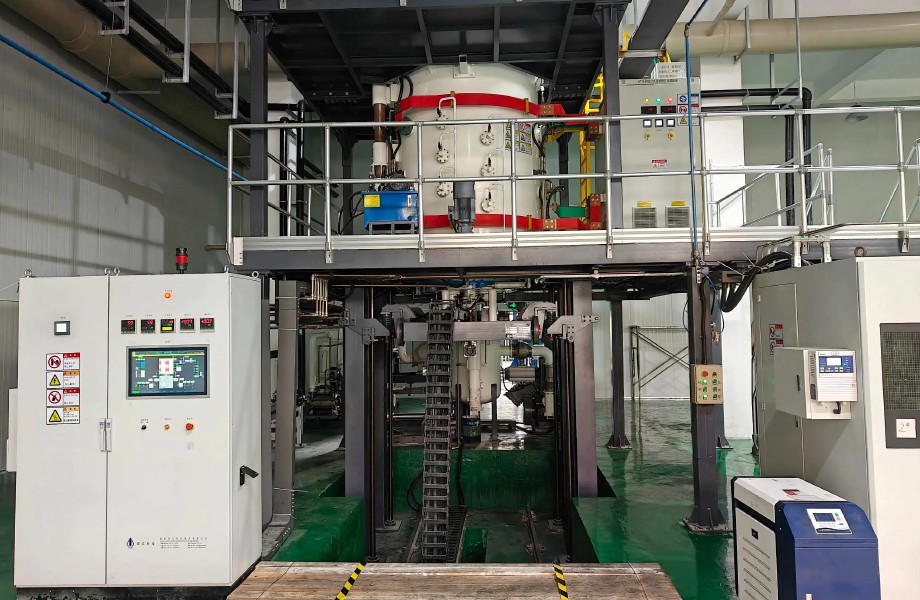

完美配合整流装置、电化学负载、传动或工业炉系统使用,不仅限于中频炉。
严控运行周期与工况。
为中频炉系统的整流前端供电,应区分变压器电源频率与炉体工作频率。 用于整流电源前端,与整流装置、电化学负载、传动或工业炉系统配套。现有资料涵盖电解、碳化硅与石墨炉、铝箔化成、传动励磁及中频炉应用。应按整流拓扑、脉波数、网侧与阀侧参数及运行周期核对。
不含油,具备较强的防火性能,杜绝了油泄漏的风险;能够承受短路电流和过电压,适应恶劣环境。
采用环保材料,低噪音,无污染,符合绿色可持续发展理念,助力绿色电网建设。
高效散热系统,确保设备在长时间运行下保持低温,有效延长设备使用寿命。
人性化设计,操作简单,日常巡检与维护方便快捷,显著降低运营成本。
坚固的外壳设计,抗冲击,耐腐蚀,能够适应各种复杂恶劣的工作环境。
模块化结构设计,支持快速拆装,配合智能监控系统,让运维工作更加省心省力。
| 型 号 | 额定容量(KVA) | 额定电压 | 联结组标号 | 产品重(kg) | 轨距(mm) | 外限尺寸(mm) | |||
| 一次(KV) | 二次(KV) | 器身重 | 油重 | 总重 | 横向×纵向 | 长×宽×高 | |||
| ZPS-500/10 | 500 | 6.0 6.3 10 35 | 0.575 0.66 1.25 | D,y11 | 970 | 380 | 1800 | 660×660 | 1630×1130×1620 |
| ZPS-630/10 | 630 | 1260 | 450 | 2210 | 660×660 | 1750×1150×1740 | |||
| ZPS-800/10 | 800 | 1620 | 580 | 2880 | 660×660 | 1820×1360×1880 | |||
| ZPS-1000/10 | 1000 | 1850 | 750 | 2450 | 820×820 | 1950×1630×2012 | |||
| ZPS-1250/10 | 1250 | 2080 | 780 | 3660 | 820×820 | 2040×1840×2120 | |||
| ZPS-1400/10 | 1400 | 2240 | 800 | 3950 | 820×820 | 2060×2030×2170 | |||
| ZPS-1600/10 | 1600 | 2550 | 850 | 4300 | 820×1070 | 2100×2060×2220 | |||
| ZPS-1800/10 | 1800 | 2650 | 1100 | 5200 | 1070×1070 | 2280×2120×2270 | |||
| ZPS-2000/10 | 2000 | 2950 | 1140 | 5310 | 1070×1070 | 2300×2240×2320 | |||
| ZPS-2500/10 | 2500 | 3350 | 1515 | 6500 | 1070×1070 | 2350×1780×2650 | |||
| ZPS-3000/10 | 3000 | 3600 | 1600 | 7600 | 1070×1070 | 2550×2160×2710 | |||
| ZPS-3500/10 | 3500 | 4350 | 2100 | 8850 | 1070×1070 | 2650×2200×2750 | |||
| ZPS-1000/10 | 1000 | 6.0 6.3 10 35 | 2×0.575 2×0.66 | D,y11 Dd0 D,y11 Dd0 | 2200 | 1180 | 3950 | 1070×1070 | 2300×1700×2200 |
| ZPS-1250/10 | 1250 | 2430 | 1230 | 4530 | 1070×1070 | 2360×1750×2270 | |||
| ZPS-1600/10 | 1600 | 2600 | 1400 | 5200 | 1070×1070 | 2430×1800×2000 | |||
| ZPS-1800/10 | 1800 | 2940 | 1460 | 5800 | 1070×1070 | 2430×2040×2430 | |||
| ZPS-2000/10 | 2000 | 3050 | 1550 | 6030 | 1070×1070 | 2400×2240×2500 | |||
| ZPS-2150/10 | 2150 | 3050 | 1570 | 6150 | 1070×1070 | 2400×2300×2500 | |||
| ZPS-2500/10 | 2500 | 3350 | 1850 | 7300 | 1070×1070 | 2400×1950×2600 | |||
| ZPS-3000/10 | 3000 | 3580 | 1880 | 7600 | 1070×1070 | 2480×2120×2600 | |||
| ZPS-3150/10 | 3150 | 3960 | 1900 | 7970 | 1070×1070 | 2550×2170×2600 | |||
| ZPS-3600/10 | 3600 | 2×1.25 2×1.40 | 4480 | 2150 | 8600 | 1070×1070 | 2800×2200×2820 | ||
| ZPS-4000/10 | 4000 | 4650 | 2350 | 9500 | 1070×1435 | 3000×2700×2750 | |||
| ZPS-5200/10 | 5200 | 5900 | 2600 | 11500 | 1070×1435 | 3130×2900×2930 | |||
| ZPS-6300/10 | 6300 | 6650 | 2900 | 12800 | 1070×1435 | 2950×2390×2920 | |||
| ZPS-8000/10 | 8000 | 7800 | 3400 | 14750 | 1435×1435 | 3260×2860×3150 | |||
| ZPS-10000/10 | 10000 | 8960 | 3650 | 16750 | 1435×1435 | 3300×3000×3300 | |||
