不含油,具备较强的防火性能,杜绝了油泄漏的风险;能够承受短路电流和过电压,适应恶劣环境。
采用环保材料,低噪音,无污染,符合绿色可持续发展理念,助力绿色电网建设。
高效散热系统,确保设备在长时间运行下保持低温,有效延长设备使用寿命。
人性化设计,操作简单,日常巡检与维护方便快捷,显著降低运营成本。
坚固的外壳设计,抗冲击,耐腐蚀,能够适应各种复杂恶劣的工作环境。
模块化结构设计,支持快速拆装,配合智能监控系统,让运维工作更加省心省力。
66KV 油浸式三相双绕组无励磁调压电力变压器
额定容量 | 额定电压及分接范围 | 联结组别 | 空载电流 | 阻抗电压 | 空载损耗 | 负载损耗 | ||
高压 | 分接范围 (%) | 低压 | ||||||
3150 | 63 | ±5 | 6.3 | YNd11 | 0.7 | 8 | 2.2 | 20.7 |
4000 | 0.64 | 2.6 | 24.6 | |||||
5000 | 0.54 | 3.1 | 27.6 | |||||
6300 | 0.48 | 4 | 30.8 | |||||
8000 | 0.48 | 4.9 | 36.5 | |||||
10000 | 0.45 | 5.8 | 43 | |||||
12500 | 0.45 | 6.8 | 51.1 | |||||
16000 | 0.42 | 8.3 | 62.8 | |||||
20000 | ±2×2.5 | 0.42 | 9 | 9.7 | 76.1 | |||
25000 | 0.38 | 11.4 | 90 | |||||
31500 | 0.35 | 13.5 | 108 | |||||
40000 | 0.35 | 16.2 | 126.9 | |||||
50000 | 0.32 | 19.4 | 150.3 | |||||
63000 | 0.29 | 22.9 | 178.2 | |||||
66KV油浸式三相双绕组有载调压电力变压器
额定容量 | 额定电压及分接范围 | 联结组别 | 空载电流 | 阻抗电压 | 空载损耗 | 负载损耗 | ||
高压 | 分接范围(%) | 低压 | ||||||
6300 | 63 | ±4×1.25 | 6.3 | YNd11 | 0.48 | 9 | 4.4 | 30.8 |
8000 | 0.48 | 5.3 | 36.5 | |||||
10000 | 0.45 | 6.2 | 43 | |||||
12500 | 0.45 | 7.4 | 51.1 | |||||
16000 | 0.42 | 8.9 | 62.8 | |||||
20000 | 0.42 | 10.6 | 76.1 | |||||
25000 | 0.38 | 12.5 | 90 | |||||
31500 | 0.35 | 14.8 | 108 | |||||
40000 | 0.35 | 17.7 | 126.9 | |||||
50000 | 0.32 | 10~12 | 20.9 | 150.3 | ||||
63000 | 0.29 | 24.7 | 178.2 | |||||

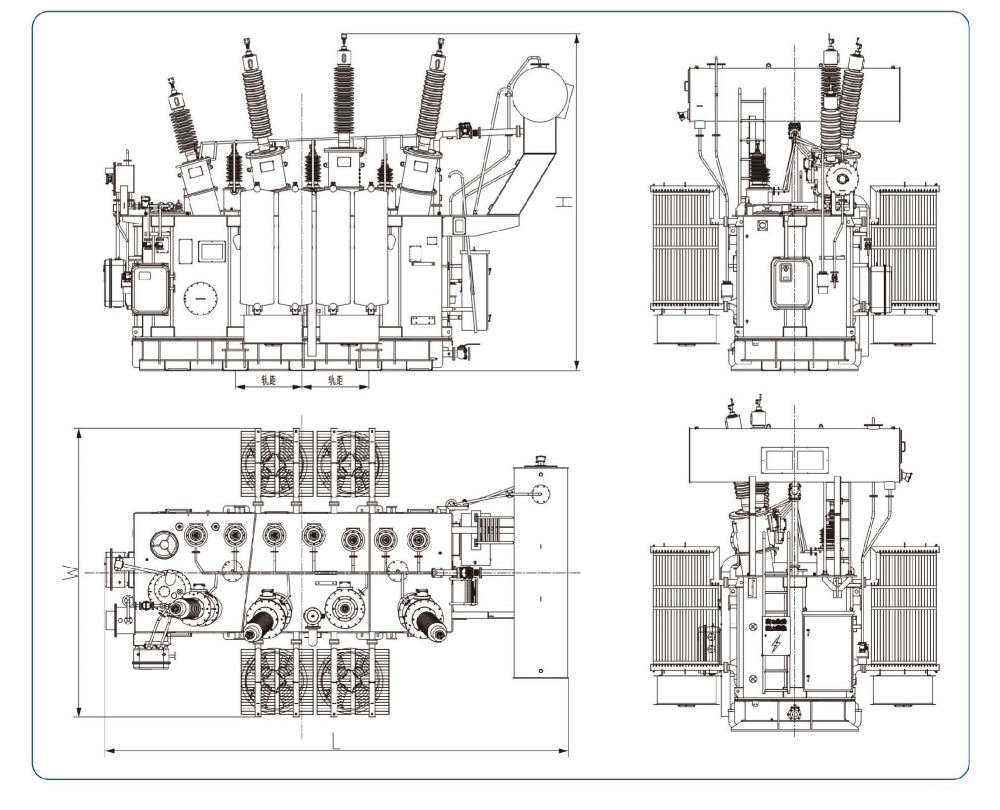

外形安装尺寸参考图
